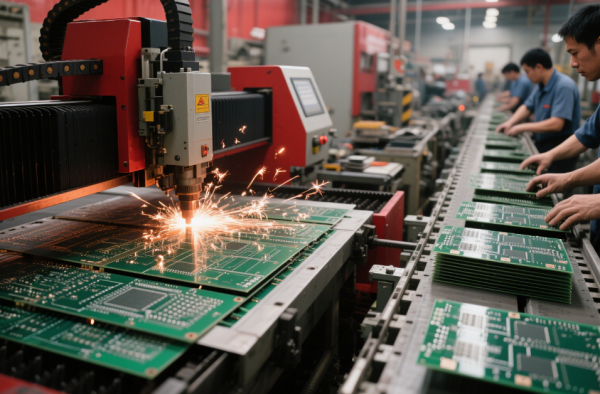

在電子制造產業加速智能化的背景下，印刷電路板（PCB）作為 “電子產品之母”，其加工技術正經歷歷史性變革。當傳統機械加工在精度、效率、材料兼容性等維度遭遇瓶頸，激光切割機以數字化加工優勢，重新定義 PCB 制造的核心價值指標。本文將結合行業最新案例，解析激光加工如何實現從 “能用” 到 “好用” 的跨越。
一、加工痛點倒逼技術革新：傳統工藝三大短板
（一）精度天花板難以突破
-
機械鉆孔：孔徑≥100μm 時偏差率 5%，微小孔加工鉆頭壽命 < 5000 次
-
化學蝕刻：線寬≥75μm 才能保證良率，細線路加工側蝕率達 15%
-
外形銑削：曲率半徑 < 500μm 的輪廓加工效率驟降，且邊緣毛刺率超 20%
（二）材料適配性局限
|
材料類型
|
機械加工難點
|
激光加工可行性
|
|
柔性聚酰亞胺板
|
夾具定位變形、刀具粘料
|
完全適用
|
|
陶瓷基板
|
刀具磨損嚴重、崩裂風險高
|
高效加工
|
|
高頻微波板
|
分層缺陷率超 30%
|
無應力加工
|
（三）小批量生產成本高企
傳統工藝換型需更換刀具、調整夾具，單次換型成本超 2000 元，且耗時 4-6 小時，導致小批量訂單利潤率低于 15%。而激光加工通過軟件參數調整即可切換產品，換型成本趨近于零。
二、激光加工技術的五大顛覆性創新
（一）光束控制技術：微米級加工的核心保障
-
光斑質量優化：M2<1.3 的高光束質量激光，實現 25μm 直徑光斑穩定輸出
-
動態聚焦系統：Z 軸響應速度 500mm/s，適應 0.2-5mm 厚度基板的實時焦平面調整
-
振鏡掃描技術：20000 次 / 秒的高速振鏡偏轉，確保復雜圖形加工速度≥150mm/s
（二）工藝數據庫：讓經驗轉化為生產力
領先設備已內置：
-
50 + 種材料加工參數（涵蓋 FR-4、鋁基板、BT 樹脂等）
-
200 + 典型加工工藝（微孔 / 切割 / 表面處理等細分場景）
-
智能參數推薦算法，根據輸入材料厚度自動匹配最優功率、速度組合
（三）自動化集成：構建智能加工單元
通過與周邊設備聯動，實現：
-
視覺定位系統：Mark 點識別精度 ±5μm，解決人工對板誤差問題
-
自動上下料機：兼容 50-300mm 多種尺寸基板，上料節拍 < 10 秒 / 片
-
MES 系統對接：加工數據實時上傳，支持 OEE（設備綜合效率）動態監控
（四）環保加工優勢：響應綠色制造趨勢
-
無切削粉塵產生（PM2.5 排放較機械加工降低 90%）
-
零刀具廢液污染（傳統工藝每月產生 50-100L 切削液廢水）
-
能量利用率提升：光纖激光器電光轉換效率超 30%，較 CO?激光節能 60%
（五）返修加工能力：提升產品附加值
在高端 PCB 返修中，激光加工可實現：
-
0.1mm2 極小區域的阻焊層去除，誤差 < 5μm
-
BGA 焊盤修復：激光微熔技術實現銅箔局部重鑄，修復后焊接良率達 95%
-
多層板盲孔補加工：在已成型基板上追加加工埋孔，定位精度 ±10μm
三、典型行業應用場景實證分析
（一）消費電子：柔性 PCB 的規模化加工
某知名手機廠商在可折疊屏 PCB 生產中，采用 UV 激光切割機實現：
-
0.3mm 厚度柔性板的異形切割，邊緣分層率從機械加工的 12% 降至 1.5%
-
50μm 直徑微孔加工，孔壁粗糙度 Ra<0.8μm，滿足高密度互聯要求
-
加工效率提升：單班次產量從 800 片提升至 2500 片，人工成本降低 40%
（二）汽車電子：高可靠性加工方案
在新能源汽車 PCB 加工中，激光切割機解決三大難題：
-
厚銅箔（3oz 以上）切割：傳統機械加工易導致銅箔撕裂，激光加工斷面垂直度≥85°
-
高 TG 板材（TG≥170℃）鉆孔：機械鉆頭壽命僅 2000 次，激光加工無損耗
-
多層板對準：集成視覺定位系統，解決汽車板常用的 300mm×500mm 大尺寸板定位難題
（三）工業控制：特殊材料加工突破
針對陶瓷基板（Al?O?、AlN）的加工需求，CO?激光切割機展現獨特優勢：
-
1mm 厚度基板切割速度達 50mm/s，邊緣崩裂率 < 0.5%
-
表面金屬化層（銅 / 金）精準去除，底層陶瓷無熱損傷
-
配合三維加工頭，實現曲面基板的輪廓加工
四、設備采購決策的黃金三角模型
（一）性能維度：三大硬指標必測
1.加工精度驗證：
-
微孔一致性：抽檢 50 個 25μm 孔，直徑標準差需 < 1μm
-
切割輪廓度：10mm 半徑圓弧加工，實測偏差≤±5μm
-
邊緣粗糙度：使用 3D 顯微鏡檢測，Ra 值需≤1.2μm
2.效率測試方案：
-
標準拼板（300mm×400mm，100 個單元）切割時間≤5 分鐘
-
1000 個 50μm 微孔加工耗時≤8 分鐘（含定位時間）
3.材料兼容性：
-
要求供應商提供至少 3 種目標材料的加工樣品（附檢測報告）
-
重點關注新材料（如 LCP、MPI）的加工參數儲備情況
（二）服務維度：全周期保障體系
-
售前：提供免費打樣服務（建議至少 3 輪樣品優化）
-
售中：72 小時內完成設備安裝調試，同步提供編程培訓（2 名工程師 / 3 天）
-
售后：4 小時響應機制，關鍵部件備機支持（7×24 小時）
-
升級：每年 2 次軟件版本更新，確保兼容最新材料工藝
（三）成本維度：TCO（總擁有成本）分析
|
成本項目
|
激光切割機（5 年周期）
|
傳統機械加工線
|
成本差異率
|
|
|
