激光打孔機：導光膜加工領域的革新利器

在現代電子顯示行業高速發展的背景下，導光膜作為背光模組的核心光學元件，其加工精度與效率直接決定了顯示設備的畫質表現。隨著消費電子向輕薄化、高清化升級，傳統導光膜打孔工藝在精度、效率及材料適應性上的瓶頸日益凸顯。而激光打孔機憑借非接觸式加工、高精度控制及靈活工藝適配等特性，正成為導光膜加工領域的關鍵革新設備。

一、導光膜加工痛點與傳統工藝局限

導光膜的核心功能是將點光源轉化為均勻面光源，其表面微孔的孔徑精度（±5μm 級）、位置偏差（±10μm 級）及孔壁質量直接影響背光均勻性。傳統加工方式主要面臨三大挑戰：

1.機械打孔：依賴硬質鉆頭接觸式加工，孔徑精度僅 ±50μm，加工速度＜200 孔 / 分鐘，且鉆頭磨損導致良品率波動（平均 75% 以下）

2.模具沖壓：需定制化金屬模具（單套成本＞10 萬元），打樣周期長達 7-15 天，無法加工直徑＜100μm 的微孔及異形孔

3.材料適應性差：對 PET、PMMA 等柔性光學膜易產生機械應力變形，加工熱敏感材料時易出現邊緣碳化問題

這些痛點導致傳統工藝難以滿足 Mini-LED、OLED 等新型顯示技術對導光膜的精密加工需求。

二、激光打孔機核心技術優勢解析

激光打孔機通過聚焦高能量脈沖激光（波長 355nm/532nm/1064nm 可選），在微秒級時間內使材料汽化蒸發，實現無應力精密加工。其技術優勢體現在：

（一）微米級精度控制能力

1.光束聚焦光斑直徑≤10μm，可加工 50-500μm 孔徑范圍，尺寸偏差控制在 ±3μm

2.搭載視覺定位系統，孔位坐標精度達 ±5μm，滿足高密度孔陣列（孔間距≤200μm）加工需求

案例：某光學企業加工 100μm 直徑孔時，激光打孔機良品率達 98.7%，較機械加工提升 23 個百分點

（二）高效柔性加工模式

1.非接觸式加工避免刀具損耗，單頭加工速度可達 1500 孔 / 分鐘，配合多頭陣列技術可實現萬孔級量產

2.支持 DXF/AI 等設計文件直接導入，3 分鐘完成加工參數配置，快速響應小批量多品種訂單

3.材料兼容性：可穩定加工 0.05-2mm 厚度的 PET、PMMA、PC 及復合膜材料，通過能量參數調節適應不同透光率需求

（三）智能化工藝控制

1.集成激光功率閉環控制、加工頭高度自適應系統，自動補償材料厚度波動（±0.1mm 范圍內）

2.搭載加工過程監測模塊，實時反饋孔徑尺寸、灼燒殘留等數據，支持 SPC 過程質量管控

三、激光打孔機在導光膜加工中的多元應用場景

（一）基礎功能加工

（二）新型顯示技術適配

1.Mini-LED 背光導光膜：在 0.3mm 厚度 PMMA 膜上加工間距 150μm 的 80μm 直徑孔陣列，支持 120Hz 以上高刷新率顯示需求

2.柔性曲面導光膜：結合 3D 曲面建模與振鏡動態聚焦技術，在曲率半徑≥50mm 的弧面薄膜上實現 ±8μm 孔位精度加工

3.超薄導光膜加工：針對 0.05mm 厚度 PET 膜，采用納秒脈沖激光（脈寬 50-100ns）避免材料燒穿，成品率提升至 95% 以上

（三）工藝優化案例對比

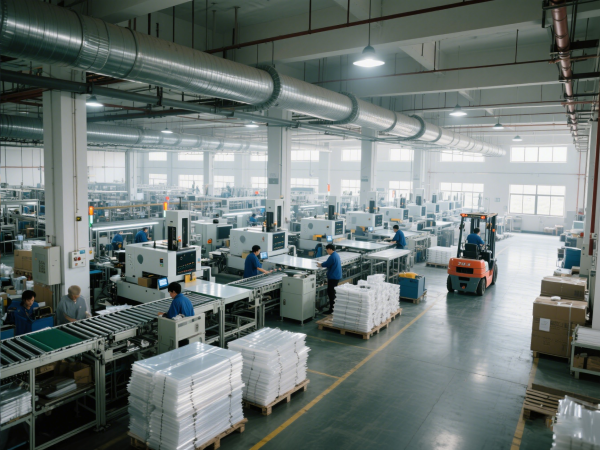

某消費電子供應鏈企業導入激光打孔機前后數據對比：

效率提升：單班次產能從 800 片提升至 4500 片，交貨周期從 72 小時縮短至 12 小時

成本下降：取消模具投入后，單產品加工成本降低 60%，設備綜合能耗較傳統方案減少 40%

質量突破：孔邊緣缺陷率從 12% 降至 1.2%，滿足 A 規屏（≤0.1mm2 缺陷）的嚴苛要求

四、導光膜激光打孔工藝選型要點

1.光源類型匹配：

紫外激光（355nm）：適合 0.1mm 以下薄型 PET/PMMA 膜，追求無碳化邊緣

綠光激光（532nm）：平衡加工速度與熱影響，適用 0.2-1mm 厚度材料

紅外激光（1064nm）：針對 PC 等高透光率材料的快速通孔加工

2.定位系統配置：高精度加工需選擇配備雙 CCD 視覺對位、激光測厚補償?shù)脑O(shè)備，確保批量加工孔位一致性

3.自動化集成：建議選擇支持與 MES 系統對接、具備自動上下料接口的機型，適應智能化工廠布局需求

五、行業發展趨勢與技術展望

隨著 8K 顯示、折疊屏等技術落地，導光膜加工正呈現兩大趨勢：

1.孔徑微細化：主流孔徑從 150μm 向 80μm 以下演進，催生飛秒激光（脈寬＜100fs）超精密加工需求

2.功能復合化：在打孔基礎上集成微結構成型（如棱鏡陣列、散光網點），實現 “打孔 + 表面改性” 一體化加工

激光打孔機作為核心裝備，通過與機器視覺、AI 算法的深度融合，正從單一加工設備升級為智能工藝解決方案。在顯示技術迭代的驅動下，其在導光膜加工領域的應用深度與廣度將持續拓展，成為推動行業進步的關鍵力量。
